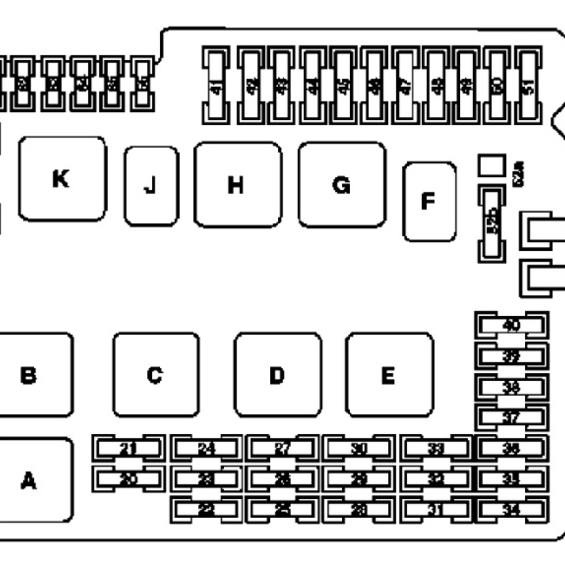

Передний блок SAM на Мерседес S-класса(W221) содержит следующие реле и предохранители:
Реле
- А – воздушного насоса.
- В – компрессора пневматической подвески.
- С – клеммы 87.
- D – клеммы 15.
- Е – электроцепи клеммы 87
- F – Звуковые сигналы.
- G – клеммы 15R.
- Н – электроцепи клеммы 50, стартера.
- J - электроцепи клеммы 15, стартера.
- К – подогрев дворника.
Предохранители
- 20 – блок управления двигателем.
- 21, 22, 23, 24 – кабельный наконечник клеммы 87.
- 25 – комбинация приборов.
- 26 – передняя левая фара.
- 27 – передняя правая фара.
- 28 – блок управления VGS.
- 29 – задний блок SAM.
- 30 – блок управления двигателем, топливный насос.
- 31, 32, 33, 34 – резерв.
- 35 – модуль стояночного тормоза.
- 36 – диагностический разъем.
- 37 – блок EZS.
- 38 – блок центрального интерфейса.
- 39 – комбинация приборов.
- 40 – верхняя панель управления.
- 41 – второй мотор дворника.
- 42 – основной мотор дворника.
- 43 – передний прикуриватель.
- 44, 45 – резерв.
- 46 – блок системы контроля уровня кузова.
- 47, 48 – передний блок SAM.
- 49 – модуль рулевой колонки.
- 50 – блок KLA.
- 51 – дисплей системы Команд.
- 52 – звуковой сигнал.
- 53 – сервопривод АКПП.
- 54 – система рециркуляции воздуха.
- 55 – электрический воздушный насос.
- 56 – модуль AIRMatic.
- 57 – подогрев дворника.
- 60 – резерв.
- 61 – системы пассивной безопасности.
- 62 – система ночного видения.
- 63 – резерв.
- 64 – катушка активного подголовника.
- 65 – резерв.
- 66 – модуль DTR.
