Дифференциал с повышенным внутренним сопротивлением типа Quaife – разновидность дифференциала повышенного трения с механической блокировкой, включающейся в случае проскальзывания одного из ведущих колес.
Quaife, как и любой дифференциал, в обычной ситуации распределяет крутящий момент между двумя колесами, расположенными на одном мосту. Quaife относится к классу самоблокирующихся дифференциалов, и так же, как дифференциал типа Torsen, построен на свойствах механизма, который называется червячной парой.
История создания дифференциала типа Quaife
Дифференциал типа Quaife запатентовал в 1965 г. основатель и владелец английской фирмы «Quaife Engineering» Родни Квайф. Конструктивно он похож на дифференциал Torsen типа 2, однако отличается от него принципом организации сателлитов.
Устройство и принцип работы дифференциала типа Quaife
Сателлиты дифференциала типа Quaife (их обычно 10) не крепятся на осях, как у аналогов, а находятся в закрытых нишах корпуса. Все они параллельны полуосям, однако в отличие от Torsen Т-2, где каждый сателлит постоянно контактирует с обеими полуосевыми шестернями, в Quaife правый ряд сателлитов находится в контакте с правой полуосевой шестерней, левый – с левой. Общность конструкции создают сателлиты из разных рядов, сцепленные между собой попарно.

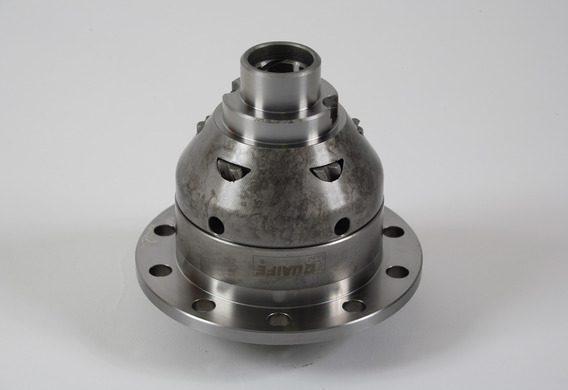

Дифференциал повышенного трения типа Quaife используется в трансмиссии Ford Focus Mk2 RS
В штатном режиме на повороте, когда одно из колес начинает «отставать», связанная с ним полуосевая шестерня вращается медленнее корпуса и поворачивает находящийся в зацеплении с ней сателлит. Тот, в свою очередь, передает движение связанному с ним сателлиту из другого ряда, а тот - на полуосевую шестерню, обеспечивая разные угловые скорости колес. При пробуксовке одного колеса благодаря разности крутящих в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни и сателлиты торцами к корпусу, а сателлиты еще и вершинами зубьев к поверхности ниш, в которых они расположены. Так осуществляется частичная блокировка, что увеличивает силу тяги на «медленном» колесе.
Плюсы и минусы использования дифференциала типа Quaife
Благодаря тому, что «квайфы» проще в изготовлении, чем «торсены», их часто используют в тюнинге для замены штатных свободных дифференциалов. Однако оборотной стороной простоты становится менее плавная работа механики – не исключены влияющие на управляемость одномоментные ударные нагрузки при передвижении по неоднородной поверхности. Кроме того система Quaife хуже обеспечивает перераспределение крутящего момента в случае, когда одно колесо «вывешено». Зачастую в такой ситуации Quaife работает как обычный свободный дифференциал, передавая усилие на незагруженное колесо.
В настоящее время компанией Quaife Engineering управляет Майкл Квайф, сын изобретателя самоблокирующегося дифференциала
Рекомендации по эксплуатации аналогичны таковым для любых механических дифференциалов. Следить за уровнем смазки и беспокоиться, когда «загудит». Правда, большинство «квайфов» не только ремонтопригодны, но и штатно разборные. Устанавливая в корпус комплекты сателлитов и шестерен с различным углом наклона зубьев можно менять коэффициент блокировки, находящийся в прямой зависимости от угла наклона зубьев сателлитов и полуосевых шестерен. Таким образом, рабочие характеристики узла можно корректировать в зависимости от особенностей конкретного автомобиля и условий его применения.
