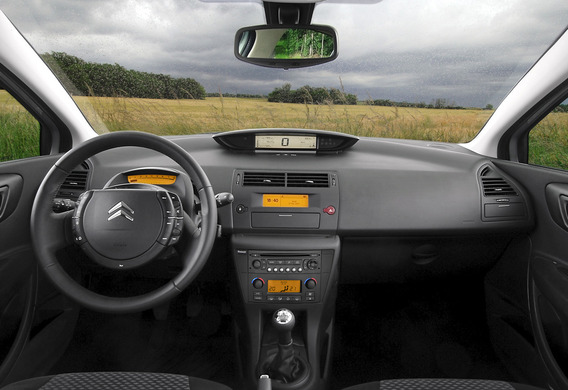

Для установки штатного головного устройства на автомобиль Citroen C4 необходимо демонтировать старое головное устройство из автомобиля – его внешние и внутренние элементы. Для модели DS4: нужно извлечь информационное табло AIR-BAG из штатной пластиковой панели.
Предварительно установить дополнительные компоненты, прокладку соединительных кабелей и т.д. Для автомобиля DS4 необходимо подготовить подключение штатного информационного дисплея AIRBAG: уложить кабель так, чтобы разъемы «А» и «В» остались сверху на месте монитора, а разъем «С» подвести к штатному разъему магнитолы и установить его в пустое гнездо. Разъем «А» подключить к разъему штатной проводки автомобиля, разъем «В» — к штатному информационному дисплею AIRBAG.
При наличии в автомобиле штатного разъема USB, можно подключить новое головное устройство с помощью переходника и одного из разъемов USB устройства. Далее установить GPS антенну под лобовым стеклом.
Произвести необходимые подключения дополнительных разъемов головного устройства и подключить все необходимые разъемы к нижнему блоку (DVD приводу). Установить на место штатного новый DVD привод.
Внимание: перед установкой не забудьте удалить транспортировочные винты из DVD привода. Снять пластиковый элемент с кнопочной панели управления магнитолой, открутив винты. Установить верхнюю часть нового головного устройства на месте снятого пластикового элемента. Установить на место штатного и закрепить информационный дисплей AIRBAG. Подключить разъемы в верхней части головного устройства и штатные разъемы панели управления магнитолой. Установить панель управления на место и зафиксировать ее. Надеть декорированную накладку на верхнюю часть головного и установить все элементы на свои места. Ознакомиться со схемой подключения нового головного устройства.
При установке на модель DS4, необходимо в меню нового головного устройства выбрать основной цвет итерфейсов («Опции», «Приложения», «Скин»), чтобы информация о непристегнутых пассажирах и режимах работы пассажирской подушки безопасности отображалась корректно.
