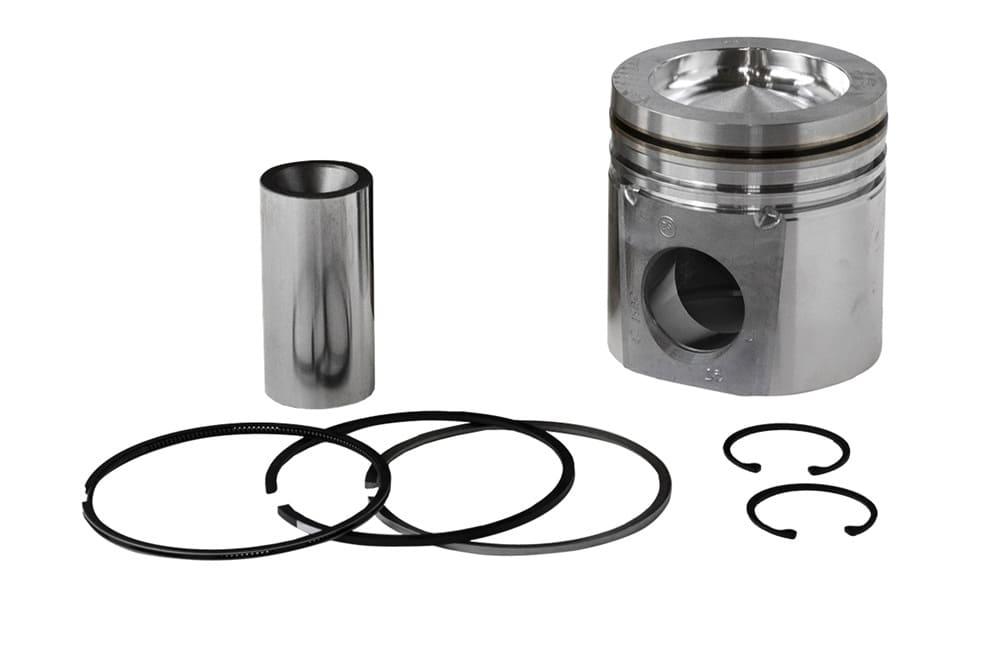

Обзор поршневых колец Cummins

Дизельный двигатель создает колоссальное давление в камере сгорания, и основная нагрузка ложится именно на поршневые кольца. В моторах Cummins эти детали работают в условиях экстремальных температур и ударных нагрузок. Инженеры компании используют особые сплавы, чтобы кольцо не потеряло упругость после тысяч моточасов.

Обычный чугун здесь не справится, поэтому кольца Cummins проектируют как сложный металлургический "слоеный пирог". Верхнее компрессионное кольцо берет на себя тепловой удар, второе отвечает за герметичность, а маслосъемное удаляет излишки смазки. Слаженная работа этого комплекта напрямую влияет на ресурс гильзы и расход топлива.

Сплавы и технологии обработки

Секрет долговечности кроется в базовом материале и покрытии. Для верхних колец чаще всего применяют ковкий чугун или высокопрочную сталь, способную выдерживать изгибы без разрушения. На рабочую поверхность наносят пористый хром или молибден методом плазменного напыления.

Фактическая цена колец на поршень формируется именно из-за сложности нанесения этих защитных слоев. Дешевые аналоги часто делают из простого серого чугуна, который быстро стирается и "убивает" гильзу. Оригинальные кольца Cummins проходят термообработку для снятия внутренних напряжений металла.

Инженеры комбинируют материалы в зависимости от серии двигателя:

• верхнее компрессионное: сталь или высокопрочный чугун с PVD-покрытием;
• второе компрессионное: серый легированный чугун для лучшей приработки;
• маслосъемное: сталь с хромированием и пружинным расширителем.

Такая комбинация позволяет деталям притираться к цилиндру, но не изнашиваться раньше времени. Твердое покрытие верхнего кольца защищает от абразивного износа сажей, которая неизбежно образуется при сгорании дизельного топлива.

Геометрия и функции профиля

Форма кольца важна не меньше химического состава. В нагруженных сериях (вроде ISF или ISX) используют профиль типа "Keystone" — трапециевидное сечение. Такая форма заставляет кольцо немного поворачиваться и "дышать" в канавке при каждом ходе поршня, разбивая нагар.

Поршневые кольца Cummins выполняют три критические задачи в двигателе:

• герметизация камеры сгорания для сохранения компрессии;
• передача тепла от нагретого поршня к охлаждаемым стенкам цилиндра;
• дозирование масляной пленки на стенках гильзы.

Без эффективного отвода тепла головка поршня прогорела бы за несколько минут работы под нагрузкой. Именно кольца отводят до 70% тепла от поршня к блоку цилиндров. Если контакт нарушен из-за износа или залегания, перегрев поршневой группы гарантирован.

Нюансы установки и тепловые зазоры

Даже самые качественные кольца Cummins не будут работать при ошибках монтажа. Критически важно соблюдать тепловой зазор в замке. Металл расширяется при нагреве, и если зазор слишком мал, торцы кольца сомкнутся. Это приведет к задирам на гильзе или поломке перегородок поршня.

Также нужно внимательно следить за ориентацией. Большинство колец имеют маркировку "TOP" или точку, указывающую на верхнюю сторону. Перевернутое второе кольцо (которое часто имеет скребковый профиль) начнет качать масло в камеру сгорания вместо того, чтобы снимать его. Расход масла вырастет мгновенно, а двигатель начнет дымить синим дымом.

Кольца Cummins требуют стерильной чистоты при сборке и использования специальной оправки. Попытка надеть их руками часто заканчивается микротрещинами или деформацией, которые проявят себя уже после запуска мотора.
